A PTC biztosítékok, más néven polikapcsolók, forradalmasították az áramkörvédelmet a modern elektronikában, hatékony megoldást kínálva a túláramok problémájára. modellek, mint a MF-R050 és MF-R185 Elterjedtek az elektronikus konstrukciókban, ahol a biztonság és a tartósság az elsődleges szempont. Bár gyakoriak, kevés felhasználó érti teljesen, hogyan működnek, vagy milyen előnyöket kínálnak a hagyományos biztosítékokkal szemben.
Ebben a cikkben részletesen elmagyarázzuk, mi a PTC biztosíték, hogyan működik, hogyan különböznek a leggyakoribb modellek, és miért jelentenek nagyszerű lehetőséget az eszközök védelmére. Ezenkívül átfogó áttekintést nyújtunk a műszaki információkról, a használati utasításokról és a gyakorlati helyzetekről, hogy az olvasás befejezése után magabiztosan kiválaszthassa és felhasználhassa ezeket az alkatrészeket projektjei során.

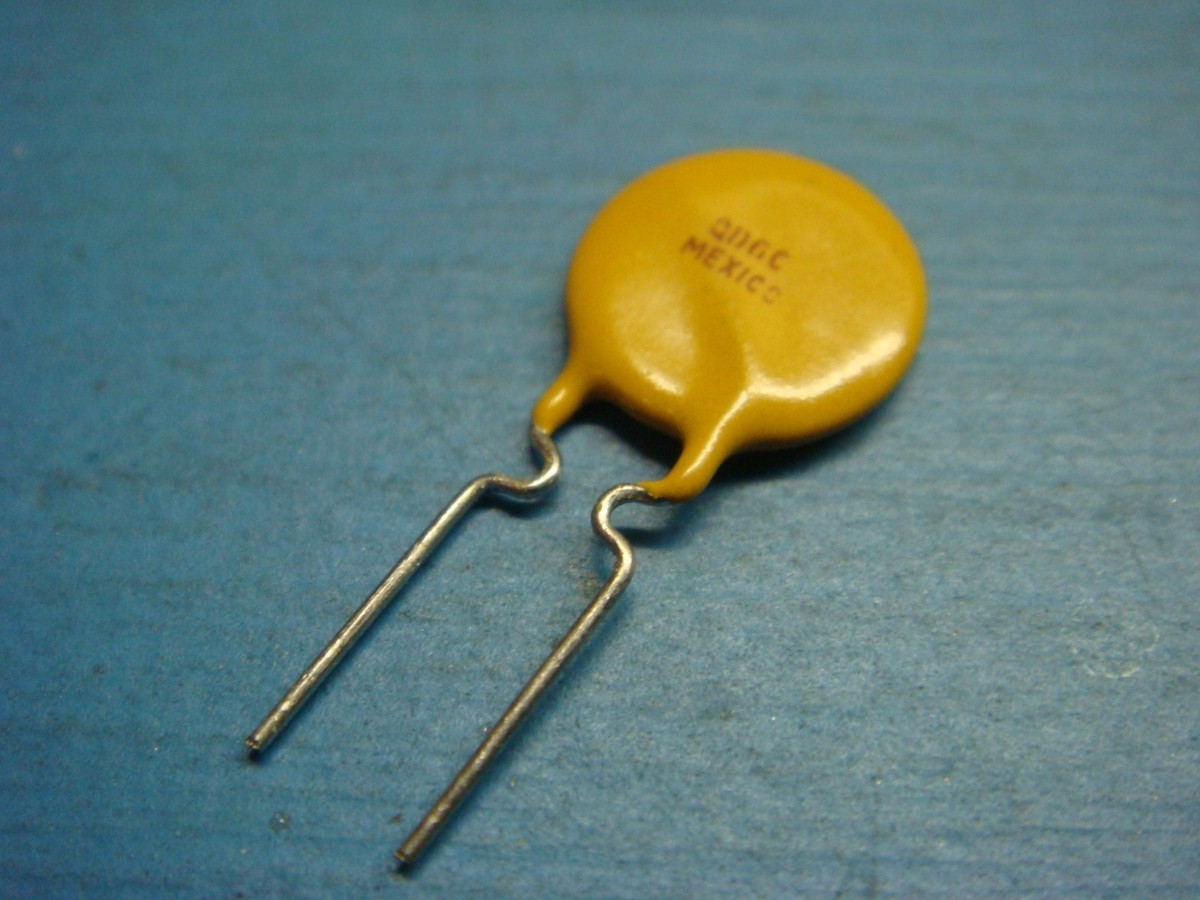

Mi az a PTC biztosíték vagy Polyswitch?
A PTC kifejezés egy olyan ellenállástípusra utal, amely a hőmérséklet emelkedésével növeli az értékét, innen ered a neve is: pozitív hőmérsékleti együttható. Az áramkörvédelem kontextusában ezeket az alkatrészeket általában úgy nevezik, hogy PTC biztosítékok o polyswitch. Fő funkciója az megszakítja az áram áramlását, ha az meghalad egy előre meghatározott szintet, így elkerülhető az áramkör további károsodása.
A hagyományos egyszer használatos biztosítékokkal ellentétben a PTC-k vagy a polikapcsolók "visszaállítható" eszközök. Vagyis amikor túláramot észlelnek, úgy reagálnak, hogy hirtelen megnövelik az ellenállásukat és korlátozzák az elektromos áramlást. Amint a veszélyes helyzet megszűnik és az alkatrész lehűl, Az ellenállás visszatér eredeti állapotába, és a biztosíték újra lehetővé teszi az áram áramlását.
Ez a viselkedés amellett, hogy megbízhatóan védi a költségeket és karbantartást takarít meg mivel az alkatrészt nem kell minden egyes incidens után cserélni.
A PTC biztosíték működési elve
A működése PTC biztosíték Polimer anyagon alapul, amelybe beágyazott vezetőképes részecskék vannak beágyazva. Normál körülmények között, Az anyag alacsony ellenállással vezeti az áramotHa azonban az áram túlzottan megnő (például rövidzárlat esetén), az anyag a Joule-effektus miatt felmelegszik.
Egy kritikus hőmérséklet elérésekor a polimer kitágul, elválasztja a vezetőképes részecskéket és megsokszorozza az ellenállást.Az azonnali eredmény az áram biztonságos szintre való korlátozása, vagy az áramlás szinte teljes megszűnése. Idővel, miután a túlfogyasztás oka megszűnik, az alkatrész lehűl, az anyag visszanyeri alakját, és a normál áramfolyás helyreáll.
- A folyamat teljesen automatikus és visszafordítható.
- Ezáltal tökéletes megoldást jelentenek a nehezen hozzáférhető vagy nagy megbízhatóságot igénylő eszközök számára.
Előnyök más védelmi rendszerekkel szemben
A PTC biztosíték kiválasztása számos egyértelmű előnnyel jár a hagyományos biztosítékokkal szemben:
- Újrahasználhatóság: A PTC biztosítékot túláram után nem kell kicserélni. Magától visszaáll, amikor a körülmények normalizálódnak.
- Gyors és automatikus válasz: Az állapotváltozás azonnali, amikor a túláram bekövetkezik.
- Folyamatos védelem: Még ha a probléma továbbra is fennáll, a biztosíték korlátozza az áramot és védi az áramkör többi részét.
- Költségmegtakarítás: Csökkenti a gyakori cserék szükségességét, különösen a nehezen hozzáférhető berendezéseknél.
Kiemelt modellek: MF-R050 és MF-R185

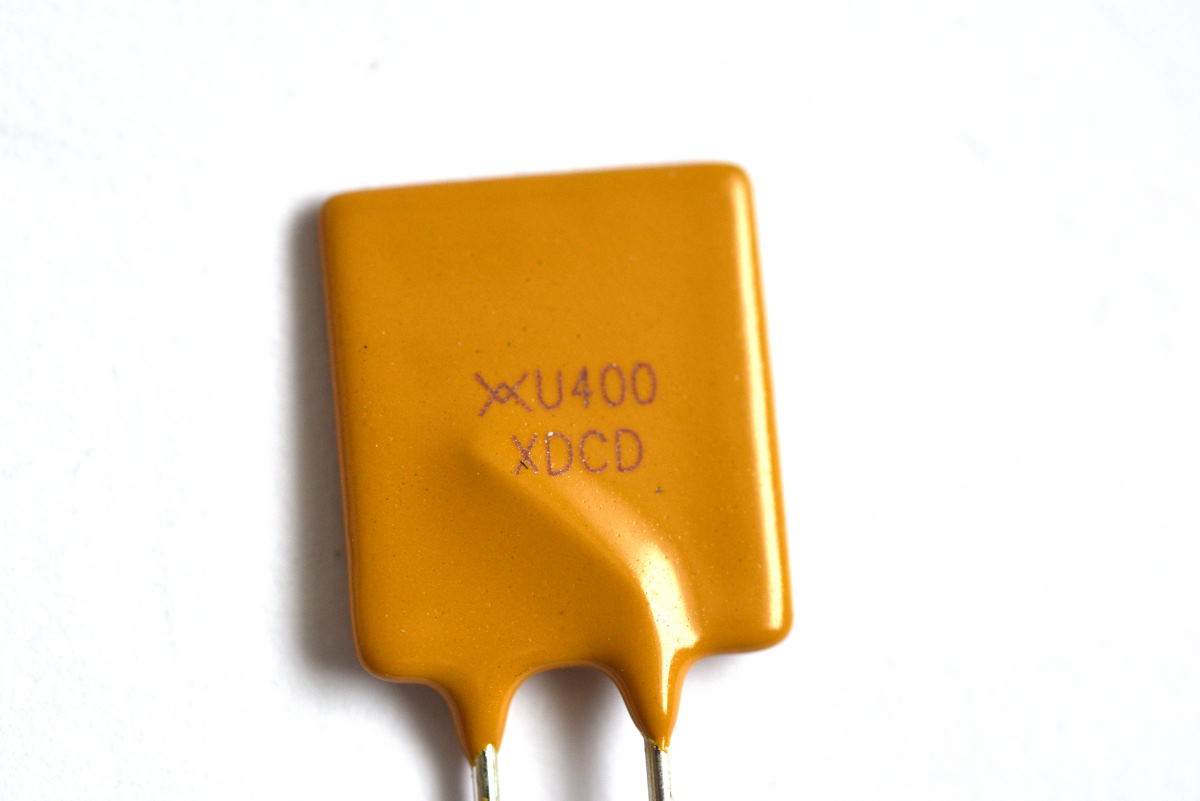

Között A legnépszerűbb PTC biztosítékok Különösen kiemeljük a modelleket MF-R050 y MF-R185Mindkettő a Bourns márka MF-R családjába tartozik, amelyek széles körben kaphatók a speciális elektronikai üzletekben.
MF-R050: Jellemzők és felhasználási módok
Az MF-R050 egy polimer PTC biztosíték, amelyet legfeljebb 0,5 A áramerősségre és legfeljebb 60 V feszültségre terveztek. Radiális tokozásban kerül forgalomba a hagyományos nyomtatott áramköri lapra való beépítéshez. Tipikus kioldási árama körülbelül 1 A; azaz amikor az áramkör meghaladja ezt az áramot, a biztosíték kiold.
- Gyakran használt alkalmazások: Hordozható elektronikus eszközökben, töltőkben, kismotorokban, játékokban és kisfeszültségű vezérlőrendszerekben használható. Kompakt mérete ideálissá teszi szórakoztatóelektronikai eszközökhöz.
- Válaszidők: Másodperceken belül reagál, és biztonságos szintre korlátozza az elektromos áramlást.
MF-R185: Jellemzők és felhasználási módok
A maga részéről, a Az MF-R185-öt nagyobb áramkapacitást igénylő alkalmazásokban használják, tipikus küszöbértéke 1,85 A (innen ered a neve). Több trigger- és reset ciklust is támogat, és gyakran megtalálható tápegységekben, ipari vezérlőkben és közepes-nagy energiaigényű eszközökben.
- Alkalmazások: Ipari vezérlőberendezések, kapcsolóüzemű tápegységek és kommunikációs eszközök.
- Nagyobb robusztusság: Nagyobb áramok kezelésének képessége alkalmassá teszi olyan rendszerekhez, amelyek bár általában alacsony áramerősséggel működnek, súlyos áramcsúcsok vagy rövidzárlatok jelentkezhetnek.
Hogyan szereljek be PTC biztosítékot, és mire kell figyelnem?
A PTC biztosíték Sorba van kötve a védendő áramkörrel vagy terheléssel. Az olyan elterjedt modellek, mint az MF-R050 és az MF-R185, nyomtatott áramköri lapokra (NYÁK-okba) helyezhető tűs csatlakozókkal rendelkeznek. Fontos:
- Válassza ki a megfelelő névleges áramerősséget: Ha az eszközöd jellemzően 400 mA-t fogyaszt, akkor válassz olyan PTC-t, amelyik közvetlenül az adott érték felett leold.
- Biztonsági ráhagyás betartása: Olyan modelleket válasszon, amelyek maximálisan megengedett feszültsége meghaladja az áramkör feszültségét.
- Fizikai hely: Javasolt az alkatrészt a tápegység közelébe vagy kritikus belépési pontokra helyezni.
Kétség esetén mindig ellenőrizze a gyártó specifikációs lapját, amely részletezi a kioldási áramot, a tartóáramot és egyéb paramétereket, beleértve az élettartamot és az üzemi hőmérsékletet.
Termikus működés: a PTC lelke
A tervezés egyik kulcsa polyswitch az termikus reakcióTúlzott áram folyásakor a PTC jelentősen felforrósodik. Laboratóriumi vizsgálatok gyakran mutatnak olyan hőképeket, amelyeken rövidzárlat után a PTC hőmérséklete könnyen elérheti a 100°C-ot vagy többet. Ez a tulajdonság gyors és megbízható kioldást biztosít.
Normál állapotban az alkatrész alig melegszik fel, és korlátlan áramfolyást tesz lehetővé. Ha azonban az áram hirtelen megnő (például szabályozó meghibásodása vagy a terhelésben fellépő rövidzárlat miatt), a PTC felmelegszik, megnöveli az ellenállását, és hatékonyan korlátozza az elektromos áramlást. A normál és a kioldott állapot közötti hőmérséklet-különbség több száz fok is lehet, ami a védelem intenzitását mutatja.
Biztonsági szempontok és lehetséges korlátozások
Habár A PTC biztosítékok kiváló védelmet nyújtanak, bizonyos szempontokat figyelembe kell venni:
- Corriente de fuga: Még kioldáskor is átengednek egy kis maradékáramot. Ez a legtöbb alkalmazásnál nem jelent problémát, de néhány nagyon érzékeny alkatrész megsérülhet, ha a szivárgás jelentős.
- Helyreállítási sebesség: A lehűléshez és a "normál" állapotba való visszatéréshez szükséges idő a környezeti hőmérséklettől és az áramkör kialakításától függ.
- Nem helyettesítik az összes védelmi rendszert: Kritikus áramkörökben gyakori, hogy a PTC-t hagyományos biztosítékokkal vagy elektronikus leválasztó rendszerekkel kombinálják.
Gyakori valós alkalmazások
A PTC visszaállítható biztosítékok Egyre gyakoribb a következő esetekben:
- A fogyasztói elektronika: Töltők, játékok, kisgépek és hordozható eszközök áramköreinek védelme.
- Autóipari: Széles körben használják elektronikus modulokban, különösen elektromos és hibrid járművekben.
- Kommunikáció és hálózatok: Átviteli berendezések, modemek és routerek védelme a véletlen túlfeszültségektől.
- Áramforrások: Garantálják a tápegység és a csatlakoztatott eszközök integritását a váratlan túlfeszültségekkel szemben.
Ezenkívül érzékelőkbe, LED-es világítási rendszerekbe és minden olyan berendezésbe beépítik őket, amelynek biztosítania kell a folyamatos szolgáltatást a biztosítékok kiolvadása miatti leállás nélkül.
Gyakorlati tippek a PTC biztosíték kiválasztásához és karbantartásához
- Mindig tekintse meg a műszaki adatlapot: Ott megtalálja a tartóáram (tartóáram) és a kioldóáram (kioldóáram) pontos adatait.
- Ne feledkezzünk meg a biztonsági ráhagyásról: Ne használjon olyan PTC-t, amelynek határértéke túl alacsony a normál áramhoz képest. Ha az eszköze általában 450 mA-en működik, válasszon egy valamivel magasabb triggerértékkel rendelkező modellt.
- Figyeld a környezetet: Magas környezeti hőmérsékletű helyiségekben a PTC a vártnál korábban leoldhat.
- Végezzen teszteket: A gyártás megkezdése előtt tedd ki az áramkört valós körülmények közé, hogy megfigyeld a biztosíték teljesítményét.
Végül, ha bármilyen kétsége merül fel a választással kapcsolatban, a gyártók és forgalmazók minden egyes PTC-családhoz ajánlásokat és alkalmazási skálákat kínálnak. További információkat a következő címen is találhat: Hogyan készítsünk házilag fémöntödéket hogy nagyobb védelmet és szigetelést biztosítson az alkatrészeknek egyes speciális projektekben.
